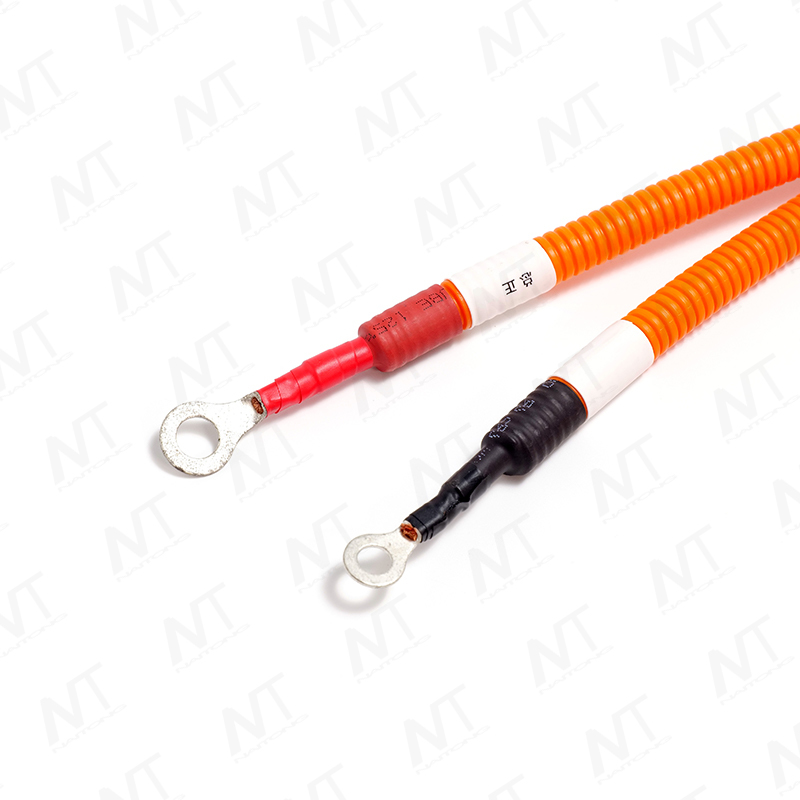

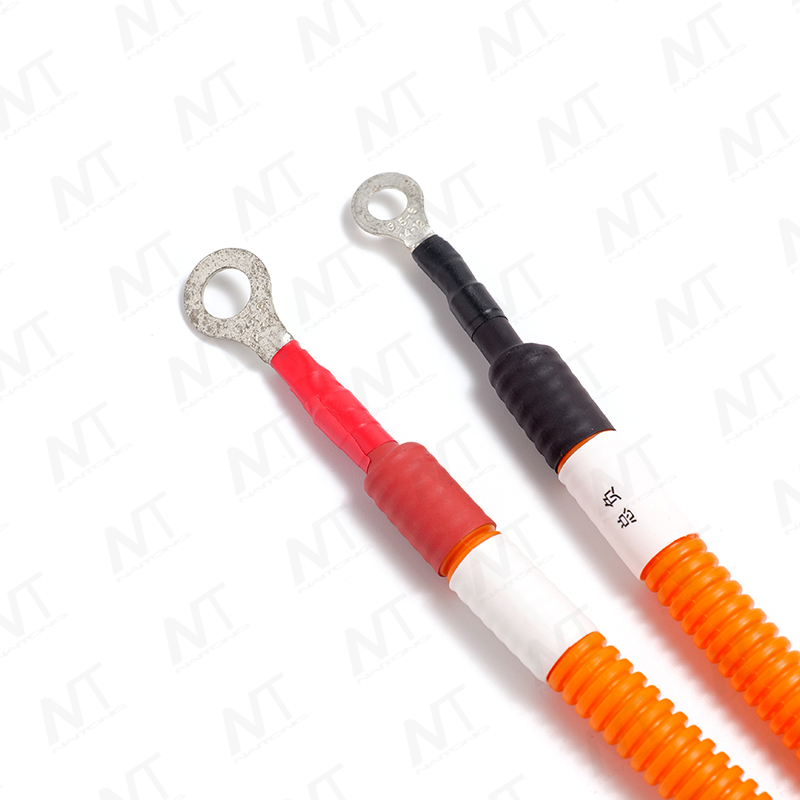

Новые энергетические транспортные средства Высоковольтный жгут проводов питания

Модель: NT-OBD26019

Минимальный объем заказа: 1000 шт

Условия оплаты: предоплата 30% банковским переводом, остаток перед отправкой.

Срок поставки: 3-15 дней для образцов, 2-4 недели для оптовых заказов

Порты отправления: Шанхай, Вьетнам

Услуги: OEM/ODM, настройка

Упаковка: индивидуальные коробки, этикетки и лотки

Свяжитесь с нами

ПРЕДЫДУЩАЯ:Электрические мотоциклы Низковольтный основной жгут проводов ДАЛЕЕ:Жгут проводов для сборки нового энергетического автомобиля BMS

Описание

Передача мощности между силовой батареей и высоковольтными компонентами

Наиболее распространенным сценарием является подключение аккумуляторной батареи и высоковольтных компонентов, таких как высоковольтный распределительный блок (PDU), приводной двигатель, бортовое зарядное устройство (OBC) и компрессор кондиционера, которые отвечают за передачу высоковольтного постоянного тока (обычно 300–800 В) для питания энергосистемы автомобиля или высоковольтных аксессуаров.

Интегрированная схема безопасности высоковольтной блокировки (HVIL)

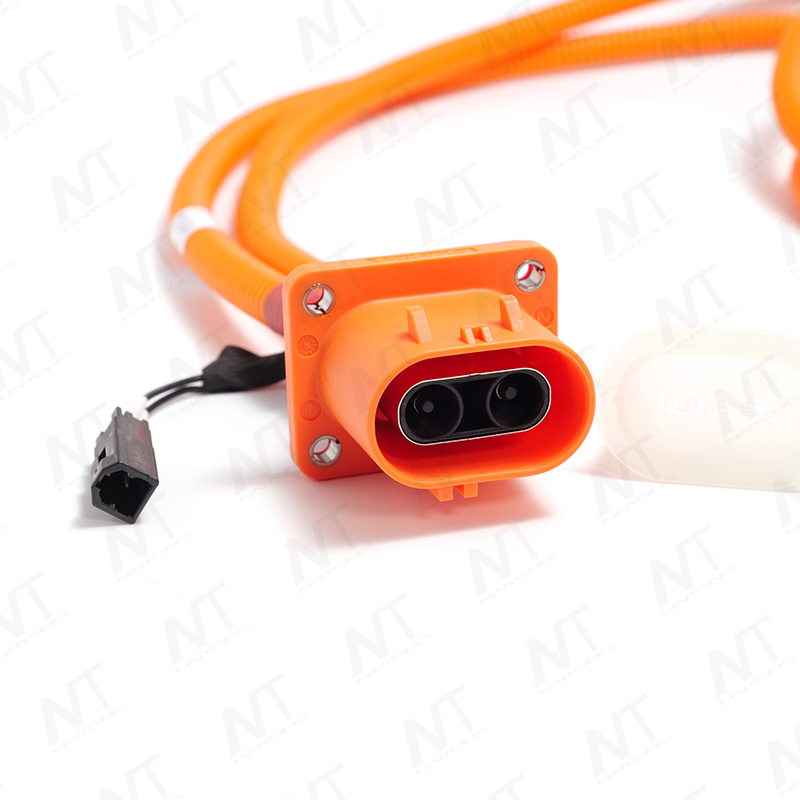

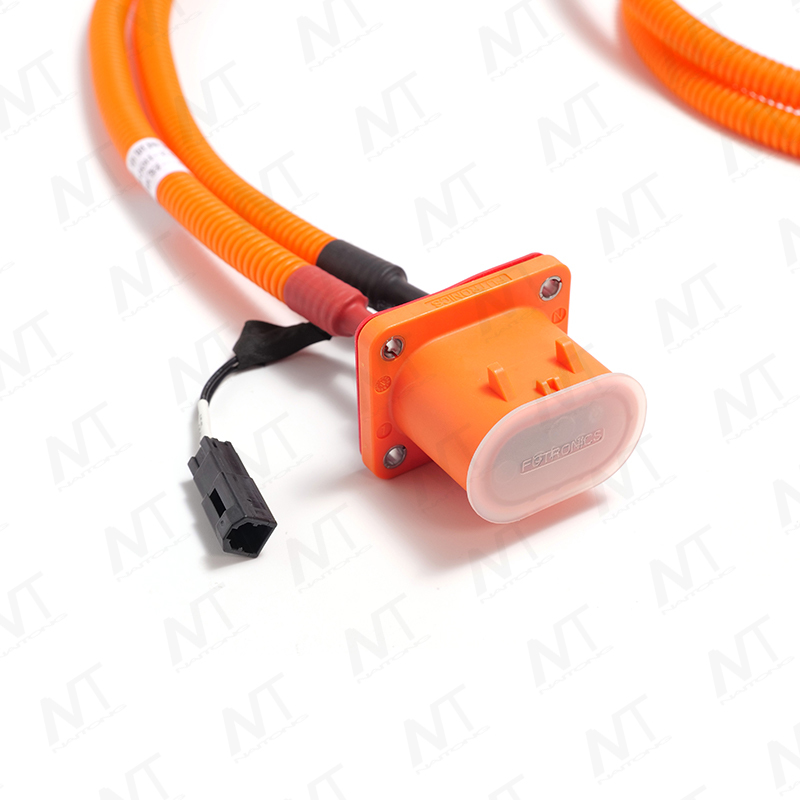

Маленькая черная вилка, показанная на рисунке, представляет собой клемму сигнала высоковольтной блокировки, которая является «сигналом безопасности» высоковольтной системы. Он может отслеживать состояние соединения высоковольтного разъема в режиме реального времени. Если вилка ослаблена или вставлена неправильно, контроллер автомобиля отключит высоковольтное питание, чтобы избежать риска утечки и возникновения дуги.

Технические характеристики

Название продукта	Высоковольтный жгут питания для новых энергетических транспортных средств
Применение	Аккумуляторная батарея → Высоковольтная распределительная коробка (PDU), Аккумуляторная батарея → Компрессор кондиционера/Электрическое отопление PTC
Цвет кабеля	По требованиям заказчика
Длина кабеля	По требованиям заказчика
Проводник	Неизолированная проволока Cu-ETP1 или луженая, соответствующая стандарту DIN EN13602.
Внешний изоляционный материал	ПП, ПВХ, ТПУ
Оболочка кабеля	ПП/ПВХ/ТПЭ/резина/силикон и т. д.
Тип разъема	Корпус вилки подходит для контактов розетки 1,0 мм – 4,0 мм, доступна опция одинарной блокировки и многоконтактного разъема.

Штыревое соединение	По требованиям заказчика
Внутренняя медь	Луженая/голая медь
Сертификат качества	ISO9001, IATF16949, ROHS, UL, SGS, REACH
Тестирование производительности	100% тестирование электрических и энергетических характеристик перед отправкой

Применение

Аккумуляторная батарея нового энергетического автомобиля → Высоковольтная распределительная коробка (PDU), аккумуляторная батарея → Контроллер приводного двигателя, аккумуляторная батарея → Бортовое зарядное устройство (OBC), аккумуляторная батарея → Компрессор кондиционера/электрическое отопление PTC. Он отвечает только за передачу сильноточной мощности и защитную блокировку и не участвует в выборке сигналов или связи.
