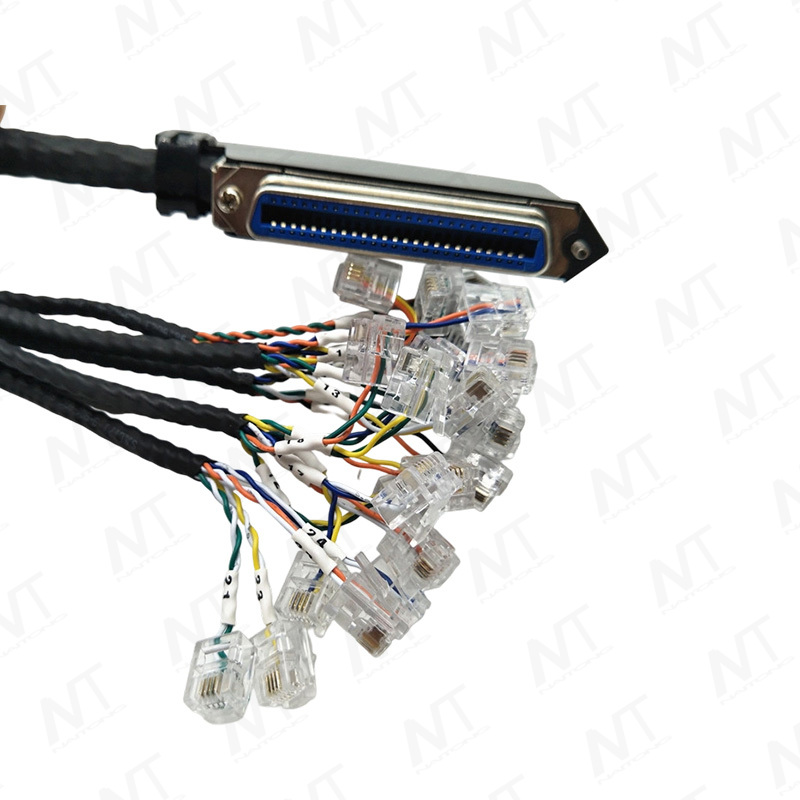

Многоканальный распределительный жгут проводов CN50 (SCSI50) - RJ11

Модель: NT-GK26039

Минимальное количество заказа: 1000 шт

Условия оплаты: T/T 30% депозит, остаток перед отправкой

Срок поставки: образцы 3–15 дней, оптовые заказы 2–4 недели

Порт отгрузки: Шанхай, Вьетнам

Услуги: OEM/ODM, настройка

Упаковка: индивидуальная коробка, этикетка и поддон.

Свяжитесь с нами

ПРЕДЫДУЩАЯ:Кабель питания серводвигателя и жгут проводов сигнального кабеля энкодера серводвигателя ДАЛЕЕ:Жгут проводов питания промышленного оборудования автоматизации

Описание

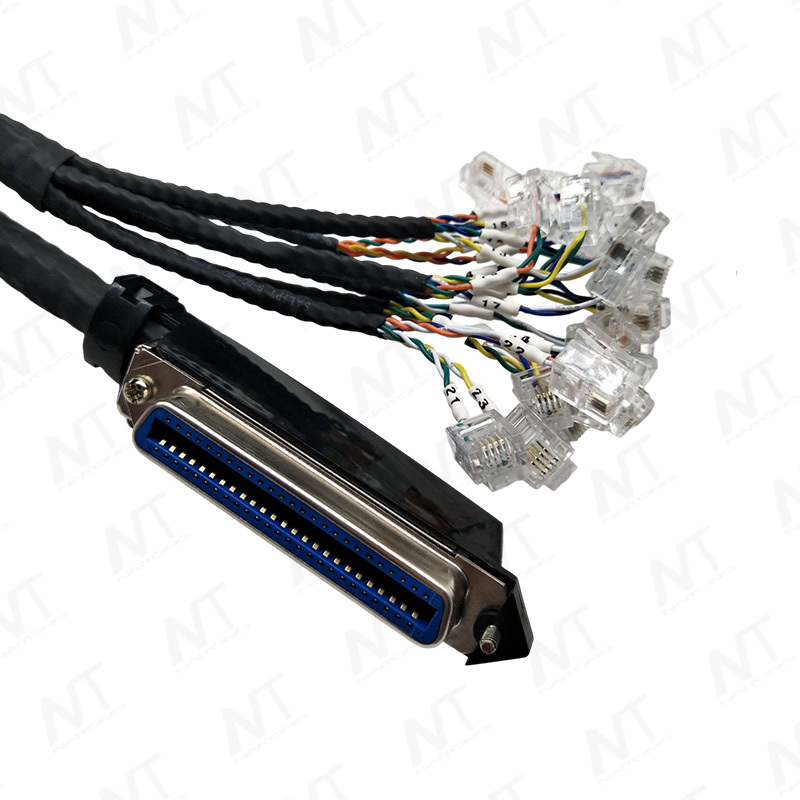

CN50 (SCSI50) Женский конец

Использует стандартный 50-контактный разъем SCSI/CN50, интерфейс расширения высокой плотности для телекоммуникационных коммутаторов и оборудования голосового шлюза, способный передавать несколько линий телефонного сигнала на одном интерфейсе.

С фиксирующими винтами и выравнивающими пазами для надежных, не допускающих ослабления соединений, совместим со специальными интерфейсами расширения на задних панелях устройств.

RJ11 Кристаллическая головка

Терминальный конец разделяется на несколько кристаллических головок RJ11 (показанных параллельно на схеме), стандартного интерфейса для телефонных линий, напрямую подключающегося к телефонам, факсимильным аппаратам или распределительным коробкам.

Каждый RJ11 соответствует 2 контактам в интерфейсе CN50, что позволяет расширить до 24 телефонных линий из одного интерфейса CN50 (из 50 контактов некоторые предназначены для питания/земли, а остальные контакты соответствуют 24 сигнальным линиям).

Корпус кабеля

В кабеле используется многожильная структура витой пары для уменьшения перекрестных помех сигнала и обеспечения качества голосовых вызовов; внешняя плетеная оболочка повышает устойчивость к электромагнитным помехам и стойкость к истиранию для длительного использования в аппаратных помещениях.

Каждый сердечник провода маркируется числовым идентификатором для быстрой перекрестной ссылки на соответствие цепи, что облегчает прокладку проводов в аппаратном помещении и техническое обслуживание.

Технические характеристики

Название продукта	Пользовательский многоканальный распределительный жгут проводов CN50 (SCSI50) - RJ11
Область применения	Промышленные роботы, промышленное автоматизированное оборудование, новое энергетическое оборудование
Цвет кабеля	Согласно требованиям заказчика
Длина кабеля	Согласно требованиям заказчика
Проводник	Согласно требованиям заказчика
Материал внешней изоляции	ТПУ, ПВХ, ПЭ (поливинилхлорид) (тонкостенный)
Оболочка кабеля	ПЭ/ТПУ/ХЛПЭ и т.д.
Тип разъема	CN50 (SCSI50) / RJ11
Определение контакта	Согласно требованиям заказчика
Внутренняя медь	Консервированная / голая медь
Сертификаты качества	ISO9001, IATF16949, ROHS, UL, SGS, REACH
Тестирование производительности	100% проверка терминала, 100% проверка электрических характеристик, 100% FQC и AQL=0,65

Применение

Распределение АТС / голосового шлюза

Это основное применение, обычно встречающееся в помещениях с корпоративным и телекоммуникационным оборудованием: расширение интерфейса расширения CN50 коммутаторов АТС (таких как Panasonic, Siemens, Guowei и т. д.) на несколько телефонных линий, соединяющих внутренние расширения, факсимильные аппараты или внешние линии.

Используется для расширения дистрибуции голосовых IP-шлюзов, позволяя использовать интерфейсы с одним шлюзом для соединения нескольких телефонных терминалов.

Централизованное управление цепями в аппаратных помещениях

Снижает сложность проводки в аппаратном помещении за счет объединения многоканальной передачи сигнала по одному кабелю высокой плотности с последующим распределением по отдельным терминалам, что облегчает централизованное обслуживание и изоляцию неисправностей.
