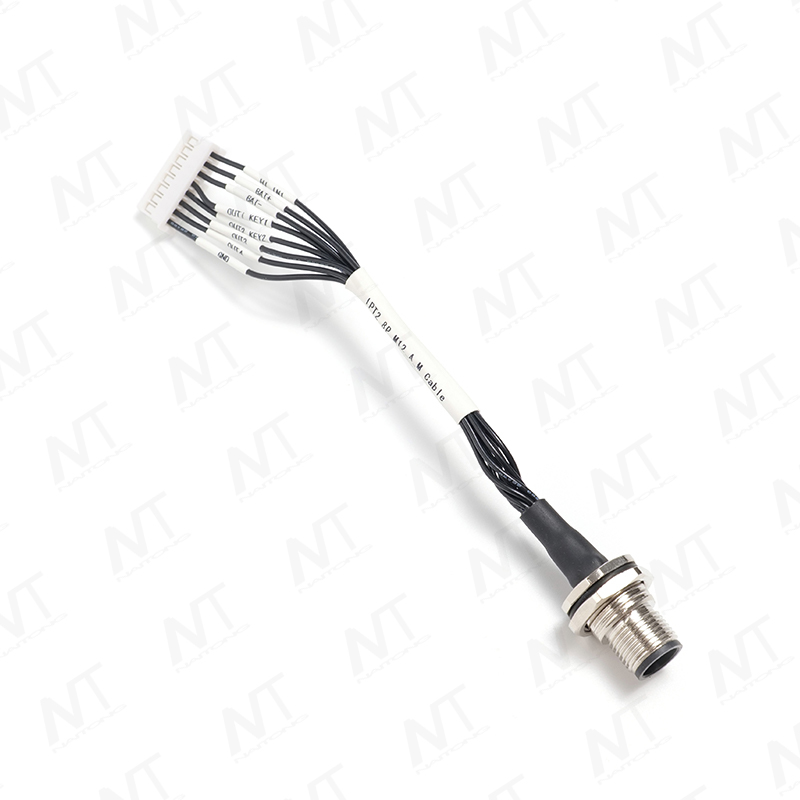

Водонепроницаемый жгут проводов адаптера датчика M12 с креплением на панель «папа/мама»

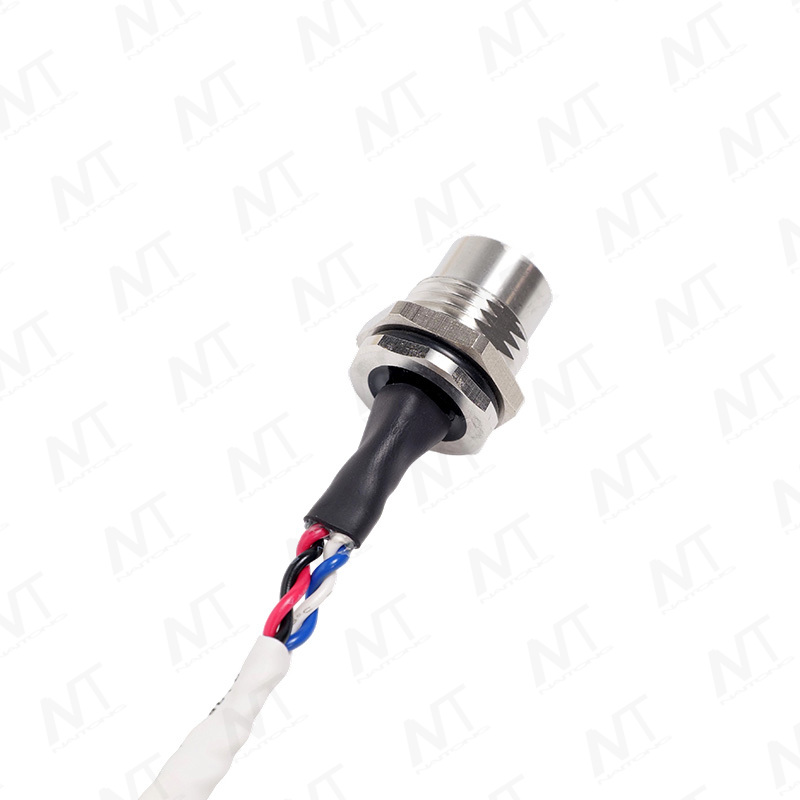

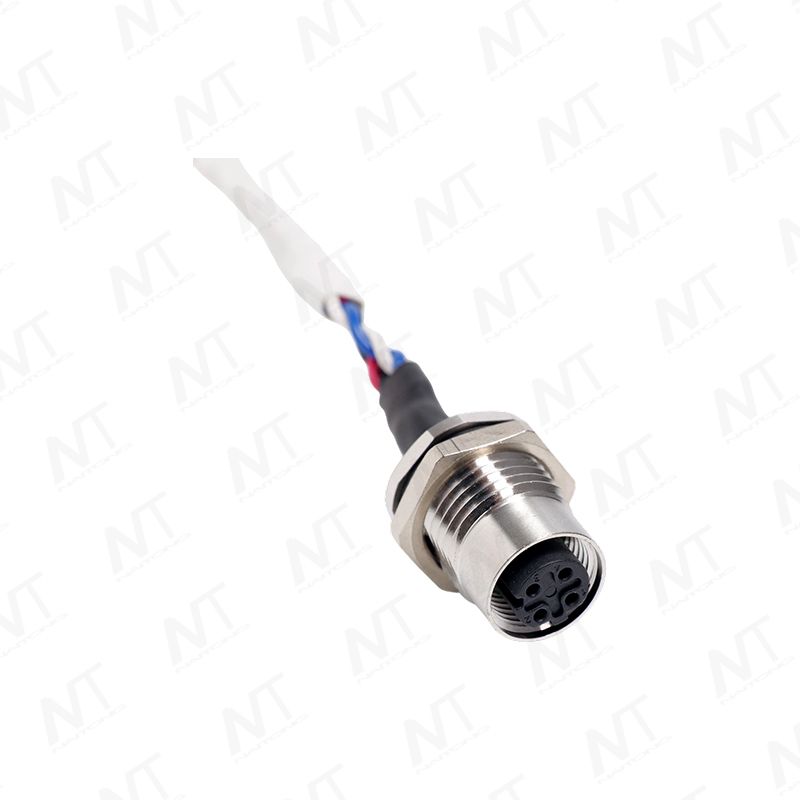

Фронтэнд: Водонепроницаемая авиационная розетка с металлической резьбой M12 (конец для крепления устройства)

Стандартный круглый промышленный разъем M12, доступный в 4-жильном/5-жильном штыревом или гнездовом типах, с металлической шестигранной резьбой и встроенной резиновой водонепроницаемой прокладкой:

- Способ монтажа: вырез панели на корпусе шкафа или устройства, закрепленный стопорной гайкой, с уплотнительной прокладкой, обеспечивающей пыле- и водонепроницаемость IP65/IP67;

- Электрические характеристики: 4–5-контактные контакты, передающие низковольтное питание 24 В + дифференциальный сигнал, совместимые с бесконтактными выключателями, фотоэлектрическими датчиками, энкодерами, датчиками температуры и другим промышленным сенсорным оборудованием;

- Преимущества защиты: металлический корпус, устойчивый к ударам, маслу и коррозии, изолирующий пыль в цехе, водяной туман и смазочно-охлаждающую жидкость.

Средний кабель: Витая пара экранированного сигнального провода

- Использует витые пары красный-синий / красный-черный с дифференциальной витой структурой, значительно снижающей электромагнитные перекрестные помехи, подходит для высокочастотных импульсных и аналоговых сенсорных сигналов;

- Внешний слой, опционально белая плетеная оболочка или стандартная изоляция из ПВХ, устойчив к изгибам и маслам, подходит для плотного внутреннего провода устройства;

Задняя часть: Стандартный пластиковый терминал (сопрягается с главной платой управления)

Два распространенных варианта съемного терминала:

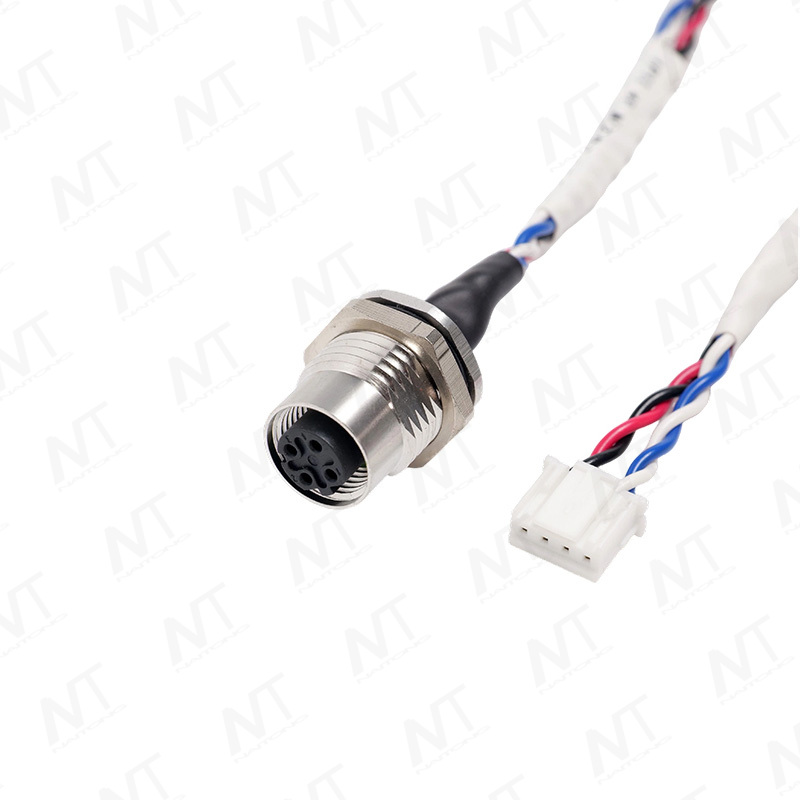

Белый 4-контактный гнездовой разъем XH2.54: универсален для потребительских устройств, небольших промышленных органов управления и оборудования электромобилей, 4-ядерное прямое питание + сигнальное соединение;

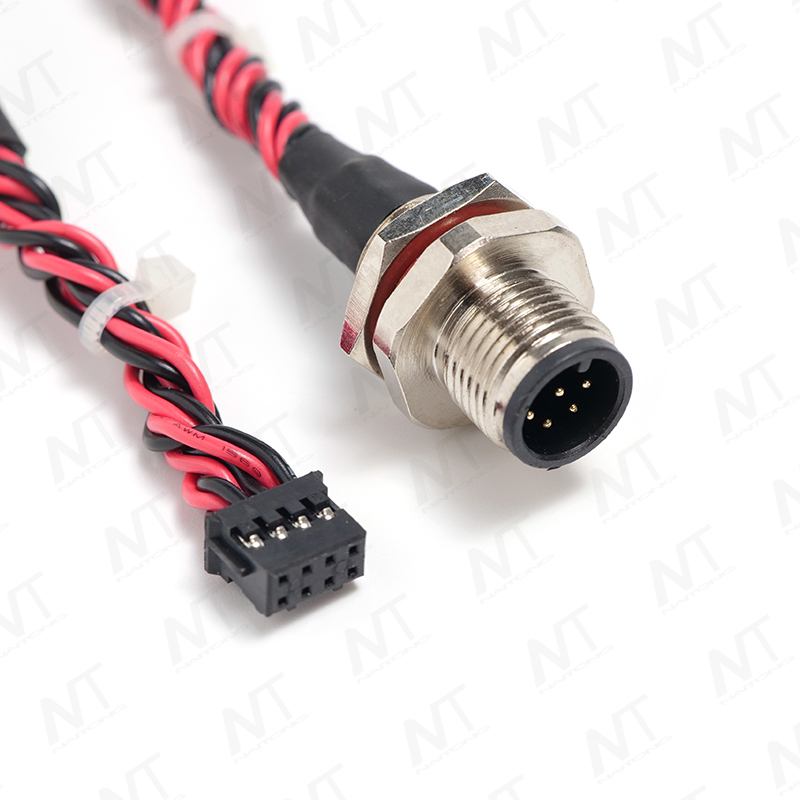

Черный 5-контактный пластиковый корпус с замком типа Dupont: предназначен для оборудования автоматизации и кодеров, 5 цепей питания, фазовых импульсов A/B и земли.
