Жгут коаксиальных проводов SMA Female to IPEX (U.FL) RF

Модель: NT-XH26060

Минимальный заказ: 1000 шт

Условия оплаты: 30% предоплата банковским переводом, полная сумма перед отправкой

Срок изготовления: 15–25 дней для образцов; 3–4 недели для массового производства

Доступные порты погрузки: Шанхай, Вьетнам

Услуги: OEM/ODM, настройка

Упаковка: экспортные коробки, печатные этикетки и экспортные поддоны по индивидуальному заказу

Свяжитесь с нами

ПРЕДЫДУЩАЯ:Последовательный порт DB9 на порт Ethernet RJ45 / кабель постоянного тока 5525 Female / жгут проводов Large DIN Male ДАЛЕЕ:Кольцевой промышленный кабель Ethernet RJ45-M12 / Кабель медицинского оборудования

Описание

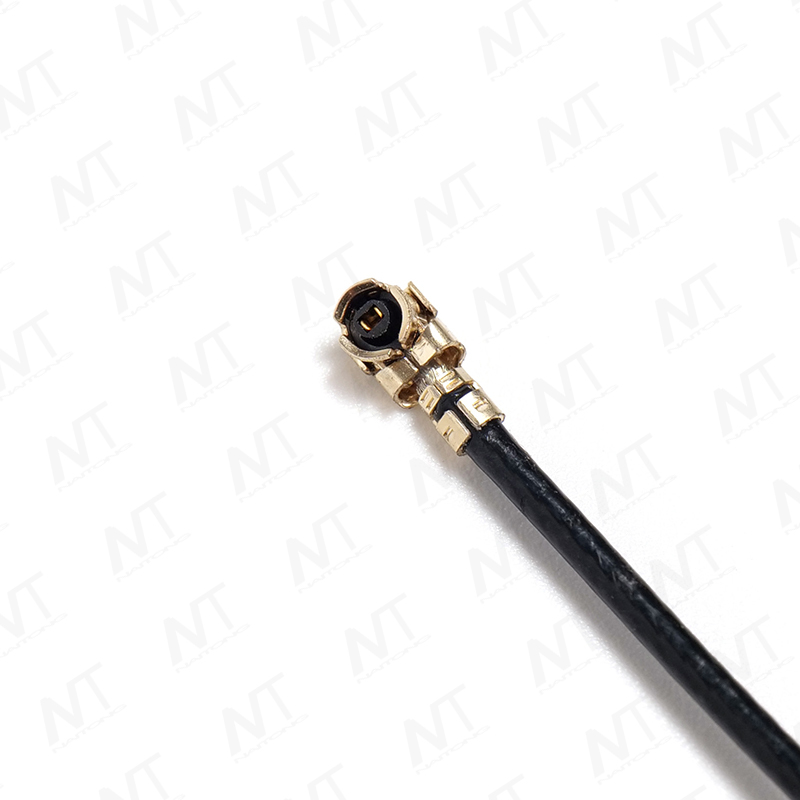

Конец устройства: разъем Micro RF Male IPEX 4-го поколения (U.FL)

Миниатюрный позолоченный радиочастотный разъем, чрезвычайно маленького размера, специально припаянный к модулям WiFi/Bluetooth/4G/5G или радиочастотным площадкам материнской платы, используемый для маршрутизации встроенных радиочастотных сигналов из печатной платы; контакты позолочены для низких потерь и защиты от окисления, совместимы с беспроводными диапазонами 2,4G/5,8G/суб-ГГц.

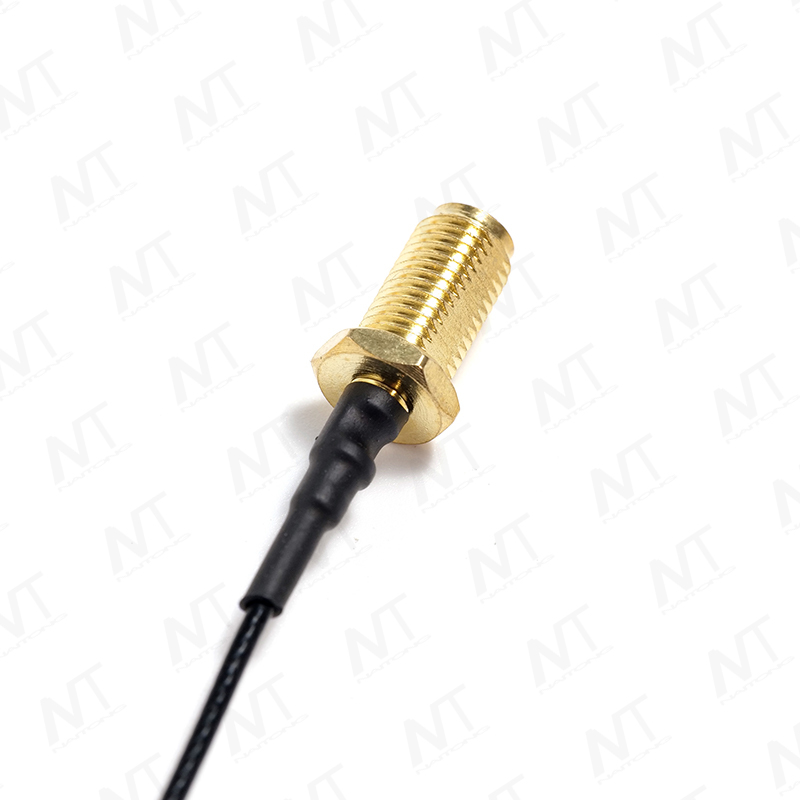

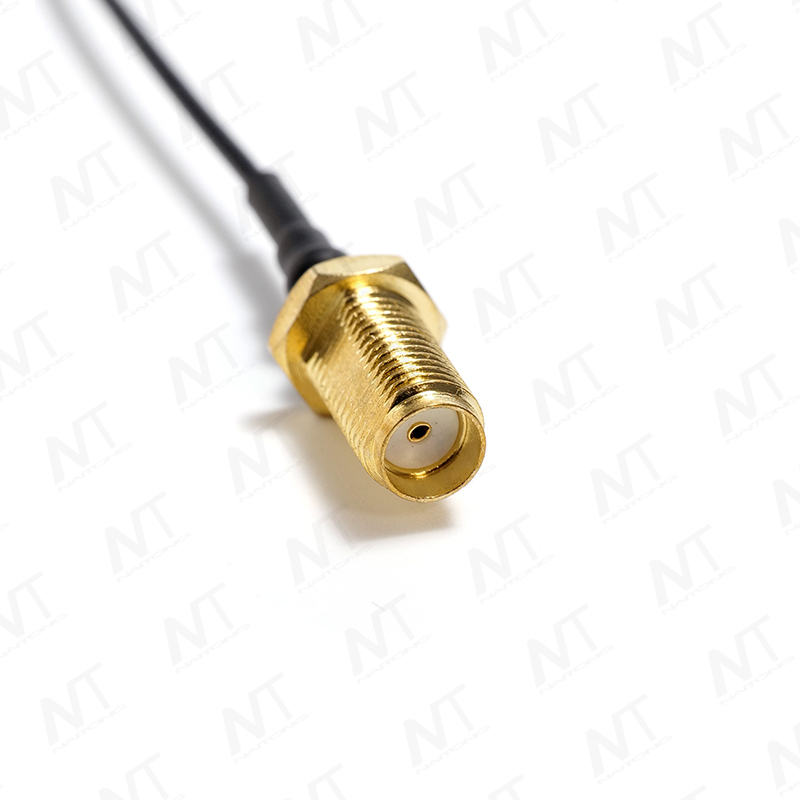

Внешний монтажный конец: гнездовой соединитель переборки SMA (панельный тип крепления)

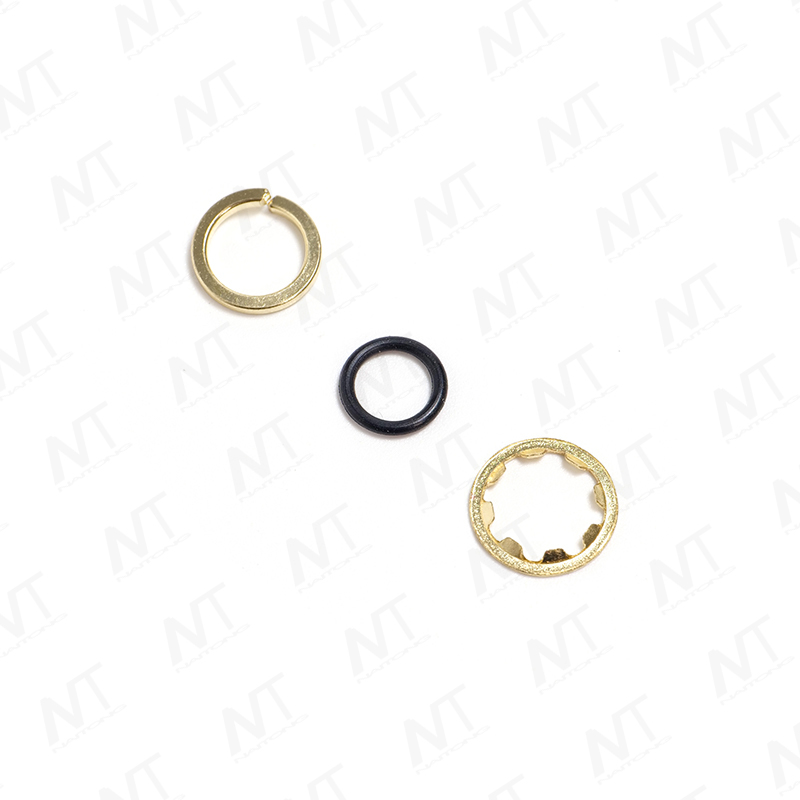

Стандартный резьбовой гнездовой разъем SMA-K с удлиненной внешней резьбой в паре с монтажным комплектом из трех частей (металлическая стопорная гайка, противоскользящая зубчатая шайба, водонепроницаемое резиновое уплотнительное кольцо), полностью медный позолоченный корпус, стандартное радиочастотное сопротивление 50 Ом, совместимый с большинством внешних антенн.

Кабель передачи: сверхтонкий коаксиальный кабель ВЧ 0,81/1,13, коаксиальный кабель со стандартным импедансом 50 Ом, с внутренним сердечником сигнала + внешней экранирующей двухслойной структурой, изолирующей внешние электромагнитные помехи; сверхтонкий корпус кабеля мягкий и легко гнется, подходит для прокладки в узких внутренних пространствах устройства;

Технические характеристики

Название продукта	Изготовленный на заказ коаксиальный жгут проводов SMA Female to IPEX (U.FL) RF
Применение	Электромобили, автомобили, дроны, промышленные приборы и т. д.
Цвет кабеля	Согласно требованиям заказчика
Длина кабеля	Согласно требованиям заказчика
Проводник	Cu-ETP1 Луженая медь
Материал внешней изоляции	ПВХ, ТПУ, ТПЭ МАСЛО
Оболочка кабеля	ТПУ/ПВХ/ТПЭ/Силикон
Тип разъема	SMA Женский / IPEX (U.FL)

Штыревое соединение	Согласно требованиям заказчика
Внутренняя медь	Cu-ETP1 Луженая медь
Сертификаты качества	ISO9001, IATF16949, ROHS, UL, SGS, REACH
Тестирование производительности	100% тестирование электрических и энергетических характеристик перед отправкой

Применение

- Навигация на большом экране Android в автомобиле

Маршрутизация встроенного интерфейса IPEX модуля WiFi/Bluetooth головного устройства на внешнюю антенну SMA, установленную на панели, что улучшает навигацию в автомобиле, подключение телефона по Bluetooth и уровень сигнала точки доступа в автомобиле.

- Шлюз IoT / Беспроводной модуль

4G DTU, WiFi-маршрутизаторы и устройства LoRa IoT, прокладывающие радиочастотный порт через вырез в шасси к внешней наружной антенне, расширяя диапазон связи.

- Промышленные испытательные приборы, промышленное контрольное оборудование

Беспроводные датчики сбора данных и беспроводные модули передачи данных с экранированными коаксиальными кабелями, устойчивыми к помехам от инверторов двигателей цеха, что обеспечивает стабильную беспроводную загрузку данных.

- Дроны, устройства для умного дома

Провод в узких внутренних пространствах устройства, сверхтонкий коаксиальный кабель изгибается без потери сигнала, внешняя антенна улучшает дистанционное управление и дальность покрытия WiFi.

- Управление аудио- и видеоцентром для автофургонов и морских судов

Адаптер для антенны WiFi и GPS в автомобиле с водонепроницаемым гнездом SMA для монтажа на панель, адаптирующимся к влажным, солнечным условиям транспортного средства и лодки.
