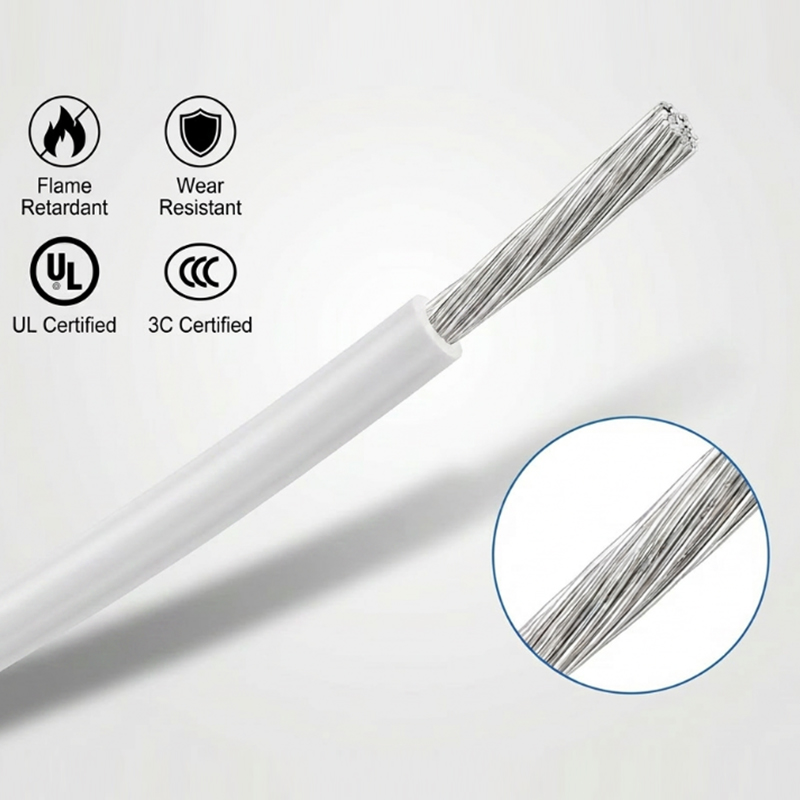

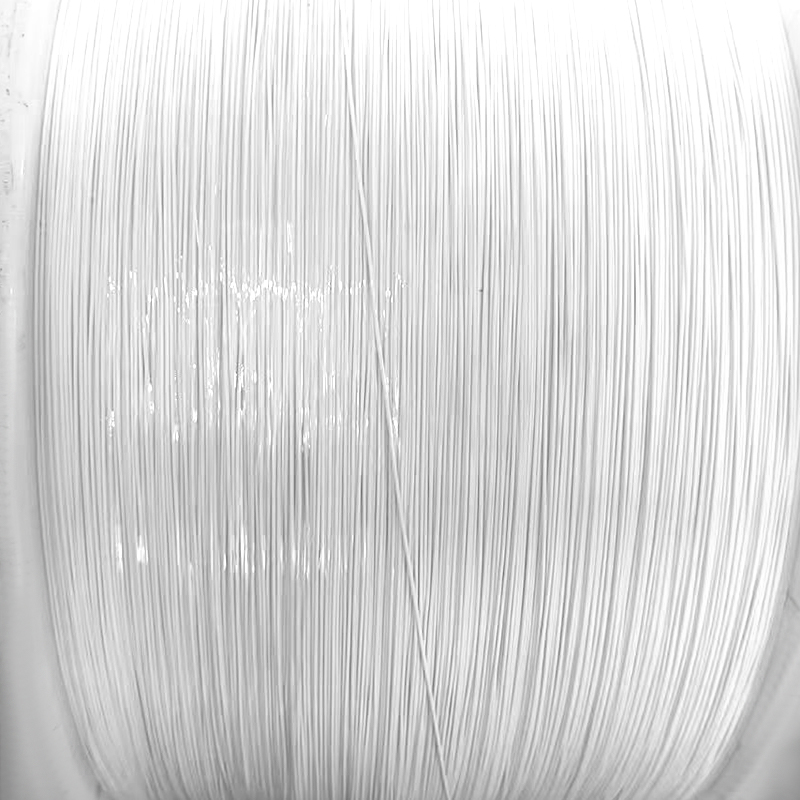

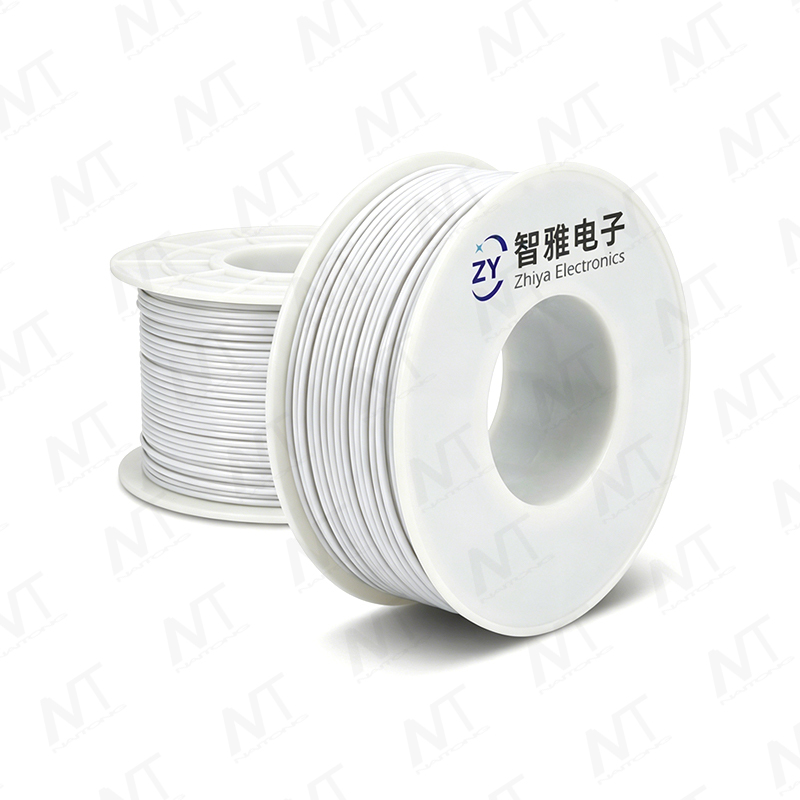

UL1007 Одножильный провод

Описание продукта и применение

Номинальное напряжение: 300 В; номинальная температура: 80°C

Проводник: сплошной или многожильный оголенный или луженый медный провод (32–16 AWG)

ПВХ изоляция

Проходит испытания UL VW-1 и CSA FT1/FT2 на вертикальное и горизонтальное пламя

Стандартная толщина изоляции; легко снимается и режется

Устойчив к кислотам, щелочам, маслу, влаге и плесени

Свяжитесь с нами

ПРЕДЫДУЩАЯ:UL1015 Одножильный провод ДАЛЕЕ:Нет следующей статьи

Описание

Среда применения

Подходит для внутренних проводов общего электронного и электрического оборудования; при воздействии маслянистой среды температура не должна превышать 60°C или 80°C.

Технические характеристики

Тип проводника	Проводник			Изоляция		Максимум сопротивление проводника при 20℃		Сопротивление наиболее проводящего материала в 90℃	Выдерживать напряжение	Стандартная длина
	Линейный калибр	Количество проводов/диаметр провода	Диаметр	Номинальная толщина	Доменный наружный диаметр	Лужение	Голая медь	Сопротивление наиболее проводящего материала в 90℃	Выдерживать напряжение	Стандартная длина
	АРГ	НЕТ/мм	мм	мм	мм	Ω/КМ	Ω/КМ	МОМ/КМ	В	Фт(М)
Застрявший проводник	30	7/0,10	0,3	0,41 0,38	1.12	381	354,24 354	15	1500	2000(610)
	28	7/0,127	0,38	0,41 0,38	1.20	239	223,75 223	15	1500	2000(610)
	26	7/0,16	0,48	0,41 0,38	1.30	150	139,73 140	15	1500	2000(610)
	24	11/0,16	0,61	0,41 0,38	1.43	94,2	93,30 87,6	15	1500	2000(610)
	22	17/0,16	0,76	0,41 0,38	1,58	59,4	55,00 55,4	15	1500	2000(610)
	20	26/0,16	0,94	0,41 0,38	1,76	36,7	34,60	15	1500	2000(610)
	18	41/0,16	1.18	0,41 0,38	2.00	23,2	21.80	15	1500	2000(610)
	16	26/0,254	1,49	0,41 0,38	2.31	14,6	13.70	15	1500	2000(610)
один проводник	28	1/0,32	0,32	0,41 0,38	1.14	227	227,39 218	15	1500	2000(610)
	26	1/0,404	0,404	0,41 0,38	1.22	143	142,79 138	15	1500	2000(610)
	24	1/0,511	0,511	0,41 0,38	1.33	89,3	89,39 85,9	15	1500	2000(610)
	22	1/0,643	0,643	0,41 0,38	1.46	56,4	51,30 54,3	15	1500	2000(610)
	20	1/0,813	0,813	0,41 0,38	1,63	35,2	33,90	15	1500	2000(610)
	18	1/1.024	1.024	0,41 0,38	1,84	22.2	21.40	15	1500	2000(610)
	16	1/1.29	1.29	0,41 0,38	2.11	14,0	13.50	15	1500	2000(610)
Общее лужение	26	7/0,16	0,48	0,41 0,38	1.30		139,73	15	1500	2000(610)
	24	11/0,16	0,61	0,41 0,38	1.43		86.00	15	1500	2000(610)
	22	26/0,16	0,76	0,41 0,38	1,58		54,80	15	1500	2000(610)
	20	41/0,16	0,94	0,41 0,38	1,78		34.20	15	1500	2000(610)
	18	26/0,254	1.18	0,41 0,38	2.03		23.20	15	1500	2000(610)
