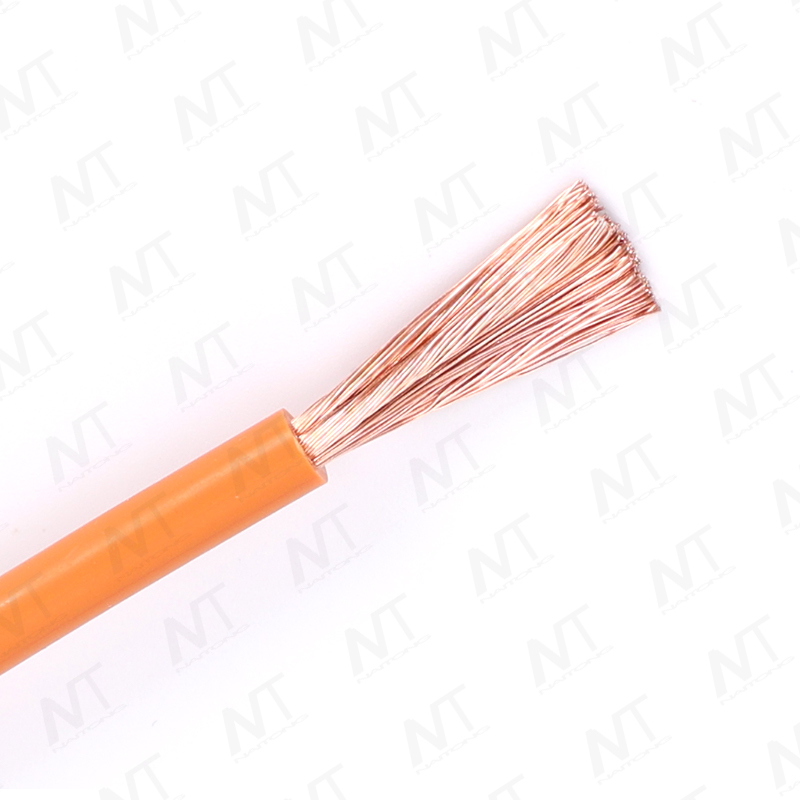

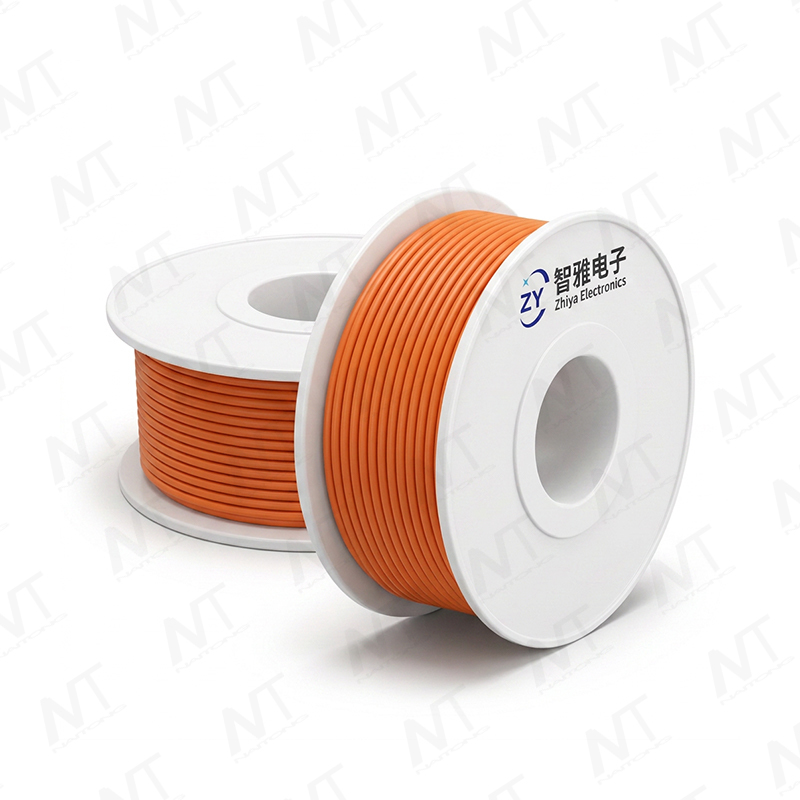

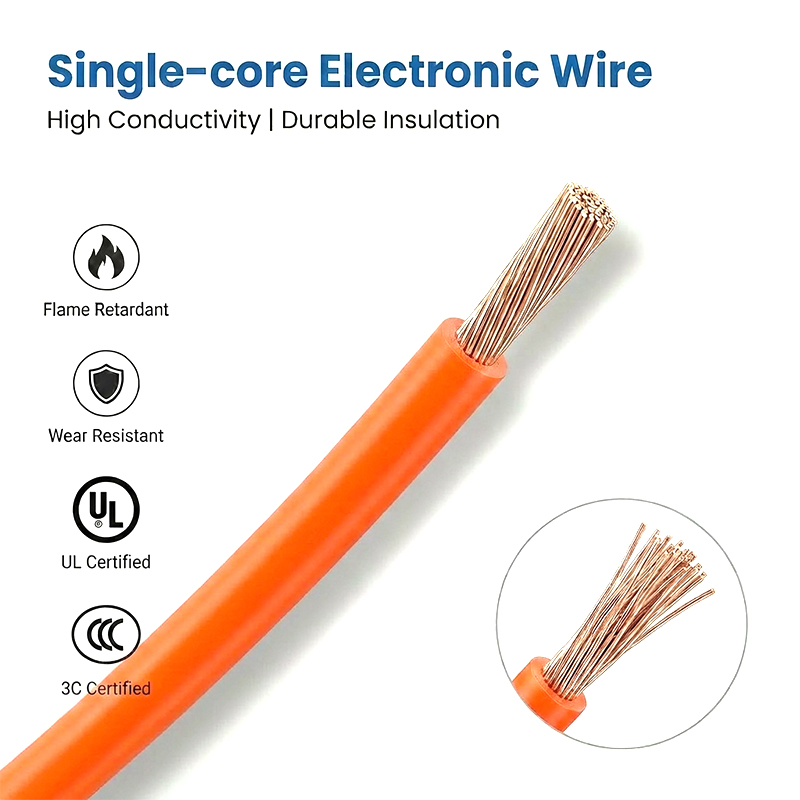

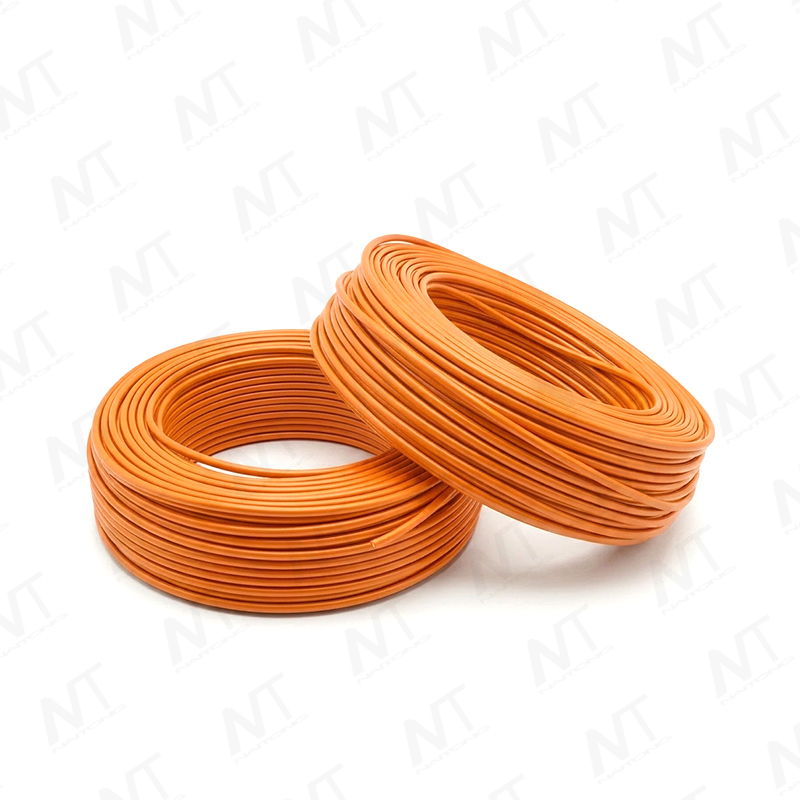

UL1015 Одножильный провод

Описание продукта и применение

Номинальное напряжение: 600 В; номинальная температура: 105°C

Проводник: сплошной или многожильный 30 AWG оголенный или луженый медный провод

ПВХ изоляция

Проходит испытания UL VW-1 и CSA FT1/FT2 на вертикальное и горизонтальное пламя

Стандартная толщина изоляции; легко снимается и режется

Устойчив к кислотам, щелочам, маслу, влаге и плесени

Свяжитесь с нами

ПРЕДЫДУЩАЯ:UL1569 Одножильный провод ДАЛЕЕ:UL1007 Одножильный провод

Описание

Среда применения

Подходит для внутренних проводов общего электронного и электрического оборудования; при воздействии маслянистой среды температура не должна превышать 60°C или 80°C.

Технические характеристики

Тип проводника	Проводник			Изоляция		Максимум сопротивление проводника при 20℃		Сопротивление наиболее проводящего материала в 90℃	Выдерживать напряжение	Стандартная длина
	Линейный калибр	Количество проводов/диаметр провода	Диаметр	Номинальная толщина	Номинальный наружный диаметр	Лужение	Голая медь	Сопротивление наиболее проводящего материала в 90℃	Выдерживать напряжение	Стандартная длина
	АРГ	НЕТ/мм	мм	мм	мм	Ω/КМ	Ω/КМ	МОМ/КМ	В	Фт(М)
Застрявший проводник	30	7/0,10	0,30	0,79 0,76	1,88	381	354,24 354	15	2000	2000(610)
	28	7/0,127	0,38	0,79 0,76	1,96	239	223,75 223	15	2000	2000(610)
	26	7/0,16	0,48	0,79 0,76	2.06	150	139,73 140	15	2000	2000(610)
	24	11/0,16	0,61	0,79 0,76	2.19	94,2	93,30 87,6	15	2000	2000(610)
	22	17/0,16	0,76	0,79 0,76	2.34	59,4	55,00 55,4	15	2000	2000(610)
	20	26/0,16	0,94	0,79 0,76	2.52	36,7	34,60	15	2000	2000(610)
	18	41/0,16	1.18	0,79 0,76	2,76	23,2	21.80	15	2000	2000(610)
	16	26/0,254	1,49	0,79 0,76	3.07	14,6	13.70	15	2000	2000(610)
	14	41/0,254	1,88	0,79 0,76	3.46	8,96	8.62	15	2000	2000(610)
	12	65/0,254	2.37	0,79 0,76	3,95	5.64	5.43	15	2000	2000(610)
	10	105/0,254	3.40	0,79 0,76	4,98	3.546	3,41 3,409	15	2000	2000(610)
	8	168/0,254	4.31	1.15 1.14	6.60	2.23	2.16 2.144	15	2000	2000(610)
	6	124/0,37	5.43	1,52	8.50	1.403	1,39 1,348	15	2000	2000(610)
	4	196/0,37	6,78	1,52	9,80	0,882	1,88 0,8481	15	2000	2000(610)
	2	213/0,37	9.04	1,52	12.10	0,5548	0,55 0,5335	15	2000	2000(610)
	1	824/0,254	9,80	1,52 2,03	13.70	0,4398	0,44 0,423	15	2000	2000(610)
Один проводник	28	1/0,32	0,32	0,76	1,90	227	227,39	15	2000	2000(610)
	26	1/0,404	0,404	0,76	1,98	143	142,79	15	2000	2000(610)
	24	1/0,511	0,511	0,76	2.09	89,3	89,39	15	2000	2000(610)
	22	1/0,643	0,643	0,76	2.22	56,4	54.30	15	2000	2000(610)
	20	1/0,813	0,813	0,76	2.39	35,2	33,90	15	2000	2000(610)
	18	1/1.024	1.024	0,76	2.60	22.2	21.40	15	2000	2000(610)
	16	1/1.29	1.29	0,76	2,87	14,0	13.50	15	2000	2000(610)
